道路用コンクリート二次製品

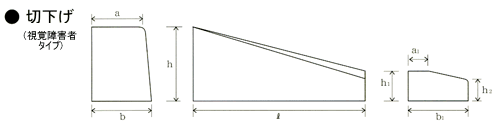

| 呼び名 | 寸法(mm) | 参考重量 |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | h | h1 | h2 | a1 | b1 | l | (kg) | |
| 車道A切り下げ(視覚障害者) | 150 | 170 | 200 | 100 | 70 | 30 | 170 | 600 | 33 |
| 車道B切り下げ(視覚障害者) | 180 | 205 | 250 | 100 | 70 | 60 | 205 | 600 | 46 |
| 呼び名 | 寸法(mm) | 参考重量 |
||||
|---|---|---|---|---|---|---|
| a | b | h1 | h2 | l | (kg) | |
| 車道A乗入れ(視覚障害者) | 30 | 170 | 100 | 70 | 600 | 20 |
| 車道B乗入れ(視覚障害者) | 60 | 205 | 100 | 70 | 600 | 24 |

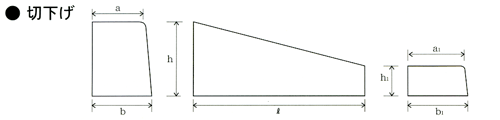

| 呼び名 | 寸法(mm) | 参考重量 |
||||||
|---|---|---|---|---|---|---|---|---|
| a | b | h | h1 | a1 | b1 | l | (kg) | |
| 車道B切り下げ | 180 | 205 | 250 | 100 | 195 | 205 | 600 | 47 |
| 車道C切り下げ | 180 | 210 | 300 | 150 | 195 | 210 | 600 | 61 |
| 呼び名 | 寸法(mm) | 参考重量 |
||||
|---|---|---|---|---|---|---|
| a | b | h | r | l | (kg) | |
| 車道A乗入れ | 195 | 205 | 100 | 30 | 600 | 27 |
| 車道B乗入れ(H70) | 195 | 202 | 70 | 30 | 600 | 19 |
