道路用コンクリート二次製品

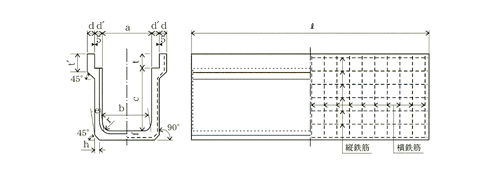

●形状
●配筋及び質量
| 種類 | 呼び名 | 縦鉄筋 | 横鉄筋 | 参考重量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外側鉄筋 | 底版内側鉄筋 | 径 | 数量 (本) |
||||||||
| 径又は 呼び名 |
数量（本） | 径又は 呼び名 |
数量（本） | ||||||||
| ｌ＝2,000 | ｌ＝1,000 | ｌ＝2,000 | ｌ＝1,000 | 2M | 1M | ||||||
| 2種 PU3 車道用 |
250 | 5.00 | 20 | 10 | 5.00 | 20 | 10 | 4.00 | 13 | 330 | 165 |
| 300A | 24 | 12 | 24 | 12 | 396 | 198 | |||||
| 300B | D6 | 19 | 11 | D6 | 10 | 6 | 15 | 470 | 235 | ||
| 300C | 21 | 11 | 17 | 580 | 290 | ||||||
| 400A | 23 | 12 | 12 | 520 | 260 | ||||||
| 400B | 19 | 630 | 315 | ||||||||
| 500A | 20 | 700 | 350 | ||||||||
| 500B | 25 | 13 | 13 | 7 | 24 | 850 | 425 | ||||
●寸法表
| 種類 | 呼び名 | 寸法(mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | d' | e | f | h | t | t' | r | l | ||
| PU3 車道用 |
250 | 250 | 230 | 250 | 45 | 55 | 65 | 65 | 40 | 90 | 120 | 50 | 2,000 |
| 300A | 300 | 280 | 300 | 50 | 55 | 70 | 70 | 40 | 95 | 140 | 50 | 2,000 | |
| 300B | 300 | 270 | 400 | 50 | 55 | 70 | 70 | 40 | 95 | 140 | 50 | 2,000 | |
| 300C | 300 | 260 | 500 | 50 | 55 | 80 | 80 | 40 | 95 | 140 | 50 | 2,000 | |
| 400A | 400 | 370 | 400 | 55 | 55 | 70 | 70 | 40 | 110 | 140 | 50 | 2,000 | |
| 400B | 400 | 360 | 500 | 55 | 55 | 80 | 80 | 40 | 110 | 140 | 50 | 2,000 | |
| 500A | 500 | 460 | 500 | 60 | 60 | 80 | 80 | 40 | 125 | 155 | 50 | 2,000 | |
| 500B | 500 | 450 | 600 | 60 | 60 | 90 | 90 | 40 | 125 | 175 | 50 | 2,000 | |
