道路用コンクリート二次製品
| 呼び名 | 寸法(mm) | 縦鉄筋 | 横鉄筋 | 参考重量 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | g | h | i | l | 径 | 本数 | 径 | 本数 | (kg) | ||

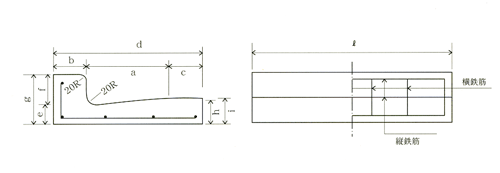

| 鉄筋 コンクリート L型 |
250A | 250 | 100 | - | 350 | 55 | 100 | 155 | 80 | 600 | 4.0 | 4 | 4.0 | 5 | 45 | |
| 250B | 250 | 100 | 100 | 450 | 55 | 100 | 155 | 80 | 85 | 600 | 4.0 | 5 | 4.0 | 5 | 56 | |
| 300 | 300 | 100 | 100 | 500 | 55 | 100 | 155 | 85 | 90 | 600 | 4.0 | 5 | 4.0 | 5 | 62 | |
| 350 | 350 | 100 | 100 | 550 | 55 | 100 | 155 | 90 | 95 | 600 | 4.0 | 5 | 6.0 | 5 | 70 | |

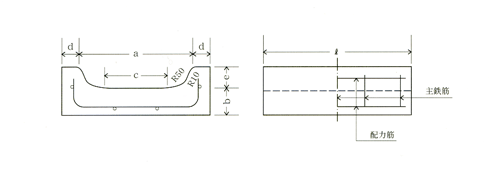

Uガッター240型
| 呼び名 | 寸法(mm) | 縦鉄筋 | 横鉄筋 | 参考重量 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | l | 径 | 本数 | 径 | 本数 | (kg) | |
| Uガッター240 | 240 | 60 | 140 | 50 | 50 | 600 | 4.0 | 5 | 4.0 | 4 | 38 |
