農業用コンクリート二次製品

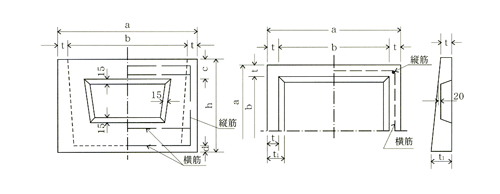

●形状・配筋
●寸法
| 呼び名 | 適用するベンチ フリューム |
寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| a | b | c | d | h | t | t1 | ||
| Ⅰ型 | 200～300 | 620 | 500 | 100 | 60 | 550 | 60 | 95 |
| Ⅱ型 | 350～500 | 910 | 750 | 120 | 80 | 700 | 80 | 125 |
| Ⅲ型 | 550～700 | 1,200 | 1,000 | 150 | 100 | 950 | 100 | 160 |
●配筋
| 呼び名 | 適用するベンチ フリューム |
縦鉄筋 | 横鉄筋 | 参考重量 | ||
|---|---|---|---|---|---|---|
| 径 | 本数 | 径 | 本数 | (kg) | ||
| Ⅰ型 | 200～300 | 6.0 | 4 | 6.0 | 4 | 212 |
| Ⅱ型 | 350～500 | 6.0 | 4 | 9.0 | 4 | 520 |
| Ⅲ型 | 550～700 | 9.0 | 4 | 9.0 | 4 | 1,165 |
